КЕДР-МЕТ-КО огнезащитная краска для металла на органической основе

КЕДР-МЕТ-КО огнезащитная краска для металла на органической основе



• Огнестойкость: R 15-120 минут
• Температура нанесения: от -15 до +40 °С
• Условия эксплуатации: внутри помещений, снаружи (под навесом)
• Срок эксплуатации: не менее 25 лет
• Нанесение: кистью, валиком, напылением
• Цвет: белый, колеруется

Описание

КЕДР-МЕТ-КО – готовая к применению огнезащитная краска на органической основе (акрилового полимера), разбавляемая растворителем Р-4, Р-5 или ксилолом. Образует огнезащитное термовспучивающееся покрытие, которое повышает пределы огнестойкости стальных конструкций от 15 мин. до 120 мин. Краска морозостойкая, применима для условий Крайнего Севера. У покрытия высокие физико-механические показатели: высокие эластичность и прочность при ударе, высокая виброустойчивость. Обладает антикоррозионными свойствами. Возможно применение без антикоррозийного покрытия.

Область применения

Применяется для огнезащиты стальных конструкций внутри помещений и снаружи (под навесом) во всех типах зданий без ограничений в диапазоне температур от -60°С до +60°С и относительной влажности воздуха не более 85%.  При более высокой влажности или применения покрытия в атмосферных условиях необходимо нанесение дополнительного покрытия на основе специальной фасадной защитной эмали КЕДР.

Подготовка к нанесению

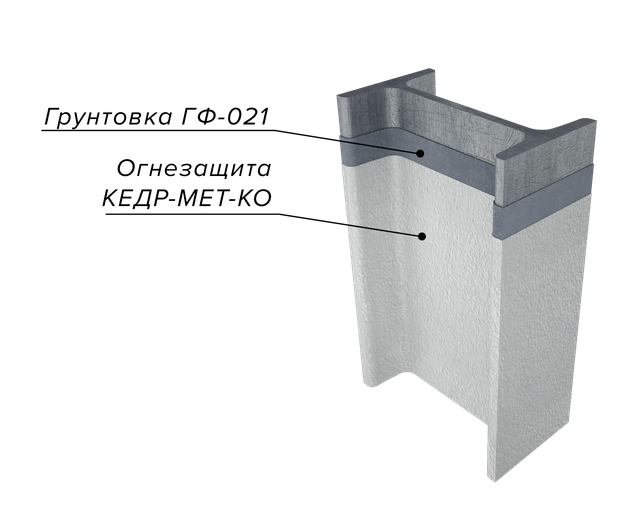

Поверхность металлоконструкций перед нанесением покрытия должна быть предварительно очищена от грязи, ржавчины, окалины и старой краски. Очистка может быть произведена ручным или механизированным способом. Жировые загрязнения на поверхности необходимо удалить органическими растворителями или моющими составами до начала механической очистки в соответствии с ГОСТ 9.402. После очистки металлоконструкций поверхность должна быть защищена грунтом ГФ-021 толщиной до 0,05 мм.

Нанесение покрытия

Краска поставляется в готовом к применению виде. Перед нанесением краска должна быть тщательно перемешана в таре миксером в течение (3-5 мин). При сильном загустении краски после длительного хранения допускается разбавление небольшим количеством растворителя – Р-4, Р-5 или ксилола (не более -7÷10 % по массе). Чрезмерное разжижение краски ведет к появлению подтеков и неравномерности в толщине покрытия.

Краску наносят методом безвоздушного распыления, валиком или кистью при температуре окружающей среды не ниже минус 15 ºС и относительной влажности воздуха не выше 80 %. Краску можно наносить на поверхность металлоконструкций одноразовым напылением с толщиной мокрого слоя не менее 0,70 мм, которая обеспечит требуемую толщину сухого слоя 0,5 мм. Оптимальная толщина первого слоя 0,2 - 0,3 мм. В случае не обеспечения требуемой толщины сухого слоя покрытия возможно нанесение второго слоя краски. Межслойная сушка должна составлять не менее 4 часов при температуре +20 ºС и относительной влажности воздуха до 80%. Перед нанесением второго слоя необходимо убедиться, что первый слой покрытия высох до отлипа. Полученное при нанесении краски покрытие должно быть сплошным, не иметь трещин, отслоений.

При нанесении краски валиком или кистью рекомендуемая длина ворса должна составлять (10÷15) мм. Возможно нанесение краски за один слой. В случае не обеспечения требуемой толщины сухого слоя покрытия возможно нанесение второго слоя краски. Межслойная сушка должна составлять не менее 4 часов при температуре плюс 20 ºС и относительной влажности воздуха до 80 %. Перед нанесением последующего слоя необходимо убедиться, что первый слой покрытия высох до отлипа. Нанесение краски валиком или кистью увеличивает время ее высыхания на 20 % по отношению к методу безвоздушного распыления.

Время высыхания краски удваивается при температуре воздуха около плюс 5 ºС и относительной влажности воздуха выше 80%. В условиях высокой влажности и/или недостаточной циркуляции воздуха и/или низкой температуры возможно увеличение периода высыхания покрытия. Температура окрашиваемой поверхности должна быть выше точки росы не менее, чем на 3 ºС. Сушка покрытия перед нанесением покрывной краски должна быть не менее 4-5
суток. Покрывная краска наносится за 1 прием, обеспечивая 100% укрывистости поверхности, толщина покрывного слоя 0,05 мм. Необходимо учитывать технологические потери, которые в зависимости от метода нанесения, составляют (5÷20)%.
