КЕДР-СТЭ огнезащитная краска для металла на эпоксидной основе

КЕДР-СТЭ огнезащитная краска на основе эпоксидной смолы по металлу



• Огнестойкость: R 15-120 минут
• Температура нанесения: от -15 до +50 °С
• Условия эксплуатации: внутри и снаружи помещений
• Срок эксплуатации: не менее 40 лет
• Нанесение: кистью, валиком, напылением
• Цвет: серый

Описание

Предлагается использование высокоэффективного термовспучивающегося покрытия на основе эпокси. Это покрытие обладает устойчивостью к различным атмосферным условиям и агрессивным средам. Оно также морозостойкое и может быть применено в условиях Крайнего Севера. Благодаря своим свойствам, данное покрытие также подходит для использования в сейсмически активных районах с максимальным уровнем воздействия до 9 баллов.

Когда покрытие полностью затвердеет, оно является экологически безопасным и не выделяет вредные вещества при нагревании. Это двухкомпонентное покрытие на основе эпоксидной основы. Благодаря своей формуле, оно эффективно в борьбе с пожарами, вызванными целлюлозой и углеводородами.

Область применения

Данное покрытие предназначено для огнезащиты стальных конструкций, трубопроводов и резервуаров на различных предприятиях, включая нефтяную, газовую, нефтехимическую и энергетическую промышленности, а также на предприятиях морского регистра. Оно может применяться как внутри, так и снаружи помещений всех типов зданий.

Диапазон рабочих температур для применения этого покрытия варьирует от -60°C до +60°C, а относительная влажность воздуха может достигать 100%. Это обеспечивает широкий спектр условий эксплуатации, в которых покрытие может быть эффективно использовано для защиты от огня.

Подготовка к нанесению

Необходимо провести очистку поверхности металлических конструкций от различных загрязнений, ржавчины и старых лакокрасочных покрытий. После очистки поверхность должна быть визуально осмотрена с целью проверки ее состояния. В результате осмотра поверхность должна быть свободна от видимых пятен, масла и грязи. Следы старой краски и грунтовочного слоя могут быть присутствующими в виде легкого окрашивания в виде пятен и полос.

При проведении очистки, классификация степени очистки может соответствовать ИСО 8501-1 (St 2) и ГОСТ 9.402-8 (11), где степень очистки обозначается как St 2 11 при использовании ручного и механического инструмента для очистки поверхности металлических конструкций.

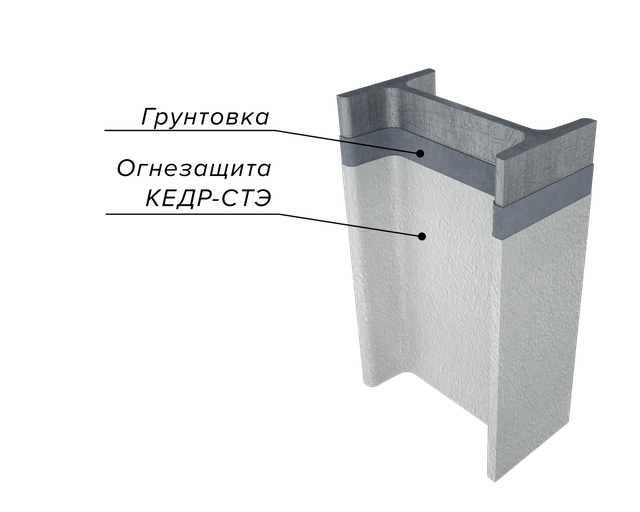

При удовлетворительных результатах осмотра загрунтовать очищенную поверхность одной из рекомендованных грунтовок:
- ГФ-021 (ГОСТ 25129); ФЛ-03К (ГОСТ 9109); ЭП-0259 (ТУ6-21-88-97);
- Цинотан (ТУ2312-017-12288779-2003);
- Политон-АК (ТУ2313-028-12288779-2002);
- Hempathane 55210, Нempadur 45880 (Hempel A/S, Дания);
- Penguard Express, Muri EPS;
- Jotacote Universal (Jotun A/S, Норвегия);
- Акрус – Элокс (ТУ2312-001-93475776-2006);
Для оцинкованных поверхностей использовать грунтовки ВЛ-023 (ГОСТ 12707) или грунт-эмаль ДВ-106 (ТУ 2313-015-71409997-2004).
Толщина сухого грунтовочного слоя любой из применяемых грунтовок должна составлять не менее 0,05 мм. Соответствие применяемой грунтовки установленным в НД требованиям должно быть в обязательном порядке подтверждено документом о качестве. Использование некондиционной грунтовки категорически запрещается.

Решение о возможности нанесения огнезащитного покрытия «КЕДР-СТЭ» на поверхность, уже окрашенную лакокрасочными материалами, принимается производителем работ по согласованию с изготовителем огнезащитного покрытия.

Нанесение покрытия

Перед нанесением покрытия "КЕДР-СТЭ" необходимо осуществить очистку поверхности металлических конструкций от различных загрязнений, ржавчины и старых лакокрасочных покрытий. Очищенную поверхность следует визуально проверить, чтобы убедиться в отсутствии видимых пятен, масла и грязи. Следы старой краски и грунтовочного слоя могут присутствовать в виде легкого окрашивания в виде пятен и полос. При очистке поверхности металлических конструкций рекомендуется придерживаться стандартов ИСО 8501-1 (St 2) и ГОСТ 9.402-8 (11), где степень очистки обозначается как St 2 11 при использовании ручных и механических инструментов.

Перед нанесением покрытия "КЕДР-СТЭ" необходимо подготовить его, смешав два компонента 1 и 2 в массовом соотношении 20:1 при температуре 20 ºС. Если температура отличается от указанной, массовое соотношение компонентов следует корректировать в соответствии с инструкцией. Для тщательного смешивания покрытия рекомендуется использовать специальные перемешивающие устройства, такие как миксеры или электродрели со спиральной мешалкой. Если необходимо, материал можно разбавить этил- или бутилацетатом или ксилолом до нужной консистенции, но не более 7%.

Полученный смешанный материал "КЕДР-СТЭ" имеет жизнеспособность не менее 1,5 часов. Его вязкость должна быть подобрана таким образом, чтобы можно было нанести покрытие на защищаемую поверхность с помощью аппарата безвоздушного нанесения типа "GRACO" или шпателем. Рекомендуется наносить слои покрытия с интервалом 4-6 часов, если сушка проводится при комнатной температуре. При использовании аппаратов безвоздушного распыления типа "GRACO" можно наносить слой толщиной до 4 мм за один проход.

Покрытие "КЕДР-СТЭ" можно наносить в диапазоне температур окружающего воздуха от +5 ºС до +50 ºС при относительной влажности, которая не превышает 90% (измеряется с помощью психрометра). Однако не рекомендуется проводить работы по огнезащите во время дождя. В некоторых случаях допускается нанесение покрытия при температуре до -15 ºС, при условии соблюдения следующих требований: рекомендуется и предпочтительно использовать безвоздушное распыление с аппаратом, который обеспечивает раздельную подачу и подогрев компонентов. Перед нанесением покрытия, его температура должна быть не ниже +20 ºС. При нанесении покрытия из емкости с теплоизоляцией, обеспечивающей сохранение температуры не ниже +10 ºС в течение всего процесса нанесения. Несоблюдение этих условий может негативно сказаться на качестве покрытия, так как при отрицательных температурах и высокой влажности могут образоваться следы влаги, такие как изморозь или конденсат, что отрицательно влияет на сцепление огнезащитного материала с поверхностью металлоконструкций.

Полное отверждение покрытия "КЕДР-СТЭ" на защищаемой поверхности стальных конструкций происходит в течение 2-4 суток при условии свободного воздухообмена и температуры от +20 ºС до +25 ºС. В условиях высокой влажности, недостаточной циркуляции воздуха или низкой температуры может потребоваться дополнительное время для высыхания покрытия.
